●彈性振桿篩解決了濕粘物料深度細粒級篩分難題
●性能特點
1、篩網具有超強自身清理能力
2、濕煤不堵孔，篩網耐磨壽命長
3、濕粘煤炭可進行：50-25-13-8-6-3mm分級
4、無需人工清理篩面，無須制作干煤棚
5、激振器采用德國技術，電機不參振，性能好壽命長
●工作原理：

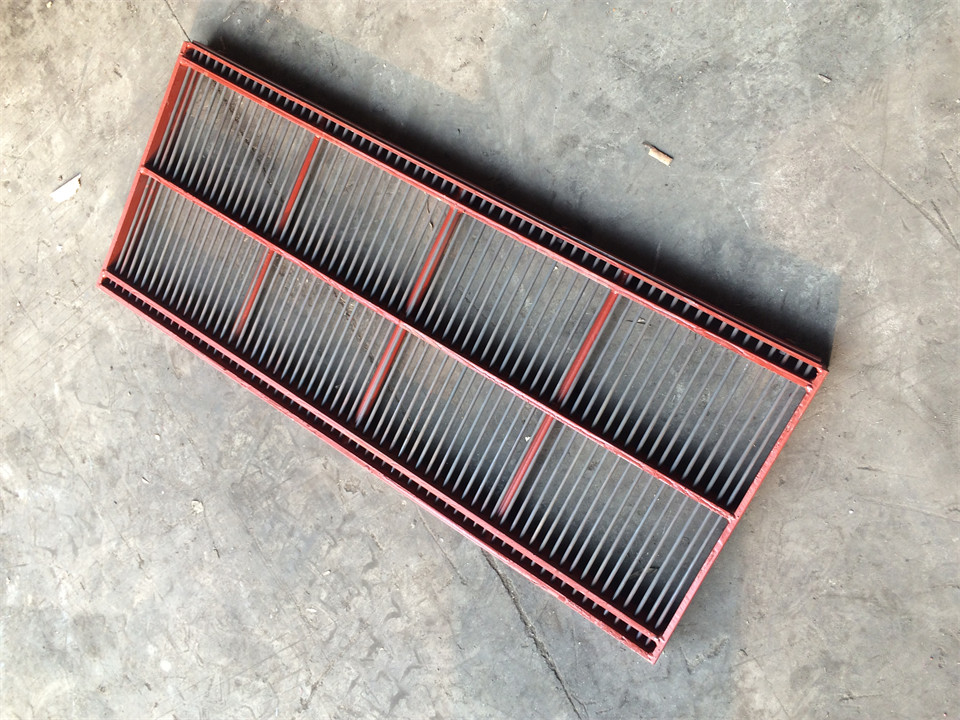

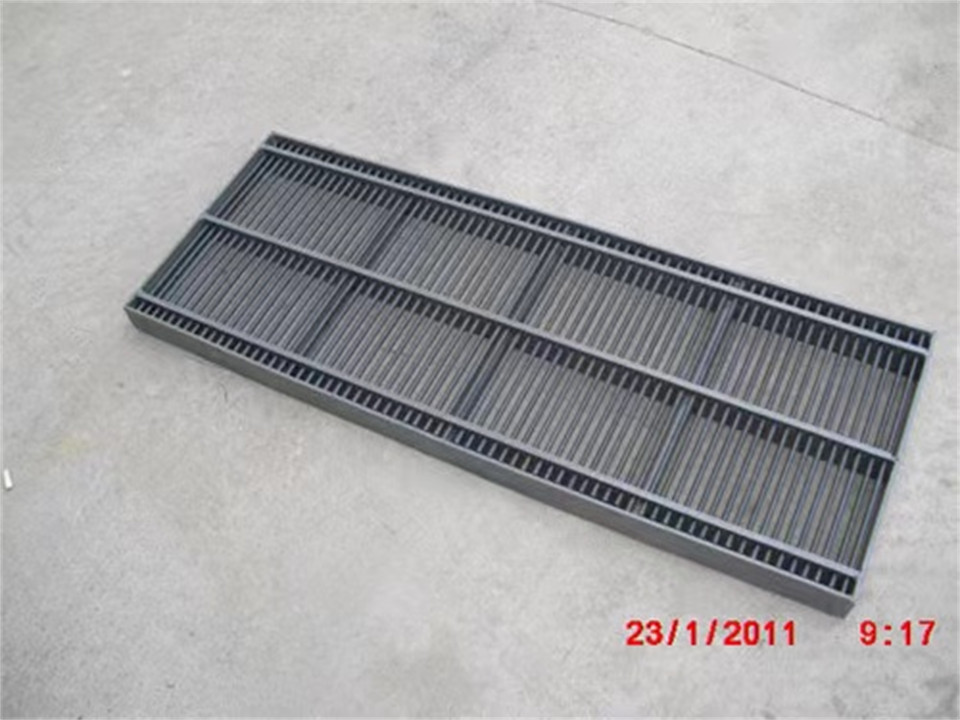

1、振桿篩的篩桿在主體振動的激勵下產生振蕩、滾動、竄動、彈性變形等復雜運動，使得篩板具有強力自身清理作用，防止了篩網的粘堵，不需要人工清理篩面。50、25、13、10、8、6、3mm濕粘物料深度分級篩領先國際水平，已成功運行并形成系列、批量生產
2、處理能力大、在同等篩分條件下處理能力是普通篩機的兩倍左右，可明顯節約設備、土建投資、動力消耗，是選礦系統擴建、篩機改造的首選篩型
3、篩孔不易堵塞，對于各種物料適應性強，篩分效率高，在85%以上

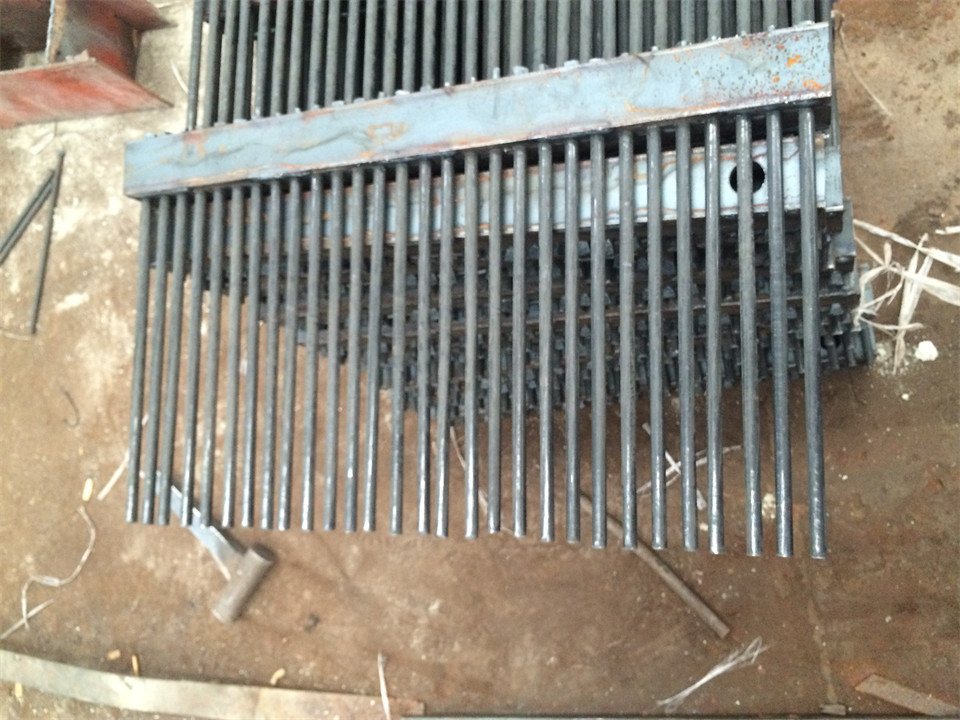

4、篩桿處于自由梁狀態，采用優質高碳合金鋼并經過熱處理加工，具有較大的鋼性，耐磨性，無塑性變形，篩分精度相比琴弦篩、棒條梯流篩較高，能夠滿足化工行業及電力部門的要求
5、激振器機構先進，運行平穩可靠；篩板為模塊結構，檢修維護量極低
●技術介紹：

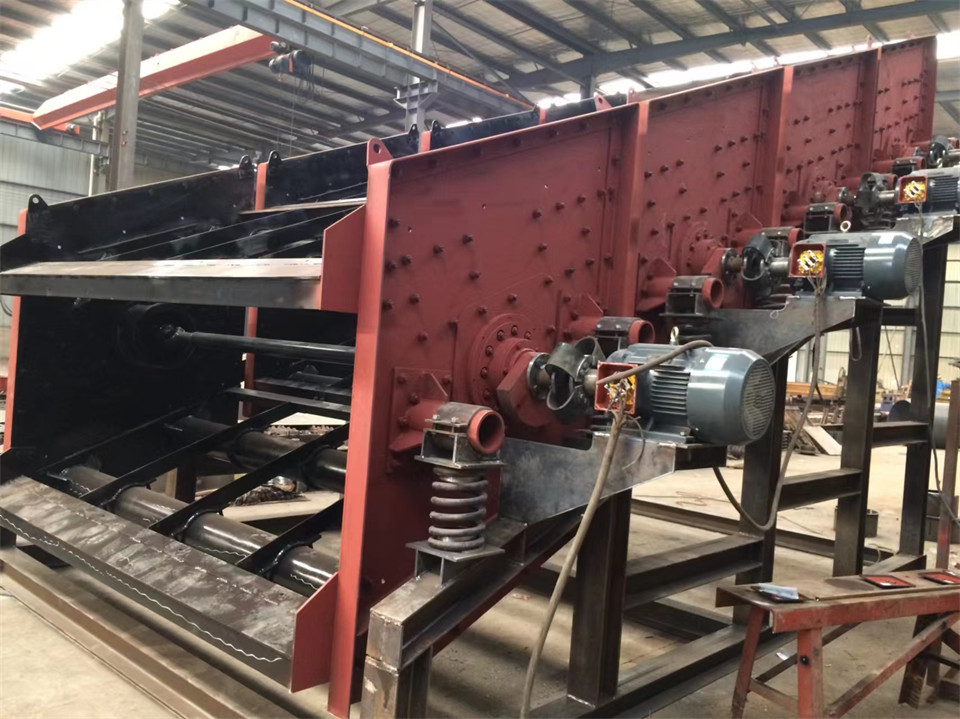

直線振動篩使用的是雙軸激振器，兩根軸作反向同步回轉，它所產生的離心力使篩箱發生振動。篩箱振動的軌跡是直線運動。直線振動篩有固定的拋射角，一般為30°、45°和60°，由于篩箱的運動有很大的加速度，所以特別適合于煤炭的脫水、脫介和脫泥，以及大處理量的濕粘物料分級。篩面層數可為單層，也可為多層。
●技術參數（以下所列為直線振動方式，圓振動方式型號為YTG，在選型時請注明）
|
型號 |
篩 面 |
給料粒度 |
工作頻率 |
雙振幅 |
處理量 |
電 動 機 |
||||
|
層數 |
傾角(°) |
面積 |
尺寸 |
(mm) |
(Hz) |
(mm) |
(T/h) |
型號 |
功率 |
|
|
ZTG1440 |
1 |
20-25 |
5.6 |
8～70 |
≤300 |
16 |
8～10 |
80～300 |
Y132M2-6 |
5.5 |
|
2ZTG1540 |
2 |
20-25 |
6 |
8～70 |
≤300 |
16 |
8～10 |
100～300 |
Y160L-6 |
11 |
|
ZTG1545 |
1 |
20-25 |
6.75 |
8～70 |
≤300 |
16 |
8～10 |
150～300 |
Y160L-6 |
11 |
|
2ZTG1550 |
2 |
20-25 |
7.5 |
8～70 |
≤300 |
16 |
8～10 |
180～350 |
Y160L-6 |
11, |
|
ZTG1640 |
1 |
20-25 |
6.4 |
8～70 |
≤300 |
16 |
8～10 |
100～300 |
Y160L-6 |
11 |
|
2ZTG1650 |
2 |
20-25 |
8 |
8～70 |
≤300 |
16 |
8～10 |
200～350 |
Y160L-6 |
11 |
|
2ZTG1655 |
2 |
20-25 |
8.8 |
8～70 |
≤300 |
16 |
8～10 |
200～350 |
Y160L-6 |
11 |
|
2ZTG1742 |
2 |
20-25 |
7.14 |
8～70 |
≤300 |
16 |
8～10 |
200～350 |
Y160L-6 |
11 |
|
ZTG1748 |
1 |
20-25 |
8.16 |
8～70 |
≤300 |
16 |
8～10 |
200～350 |
Y160L-6 |
11 |
|
2ZTG1756 |
2 |
20-25 |
9.52 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y160L-6 |
11 |
|
2ZTG1765 |
2 |
20-25 |
11.05 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG1845 |
2 |
20-25 |
8.1 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG1850 |
2 |
20-25 |
9 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG1856 |
2 |
20-25 |
10.08 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG1860 |
2 |
20-25 |
10.8 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG1865 |
2 |
20-25 |
11.7 |
8～70 |
≤300 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG2040 |
2 |
20-25 |
8 |
8～70 |
≤500 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG2045 |
2 |
20-25 |
9 |
8～70 |
≤500 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG2050 |
2 |
20-25 |
10 |
8～70 |
≤500 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG2055 |
2 |
20-25 |
11 |
8～70 |
≤500 |
16 |
8～10 |
200～400 |
Y180L-6 |
15 |
|
2ZTG2060 |
2 |
20-25 |
12 |
8～70 |
≤500 |
16 |
8～10 |
250～600 |
Y180L-6 |
15 |
|
2ZTG2160 |
2 |
20-25 |
12.6 |
8～70 |
≤500 |
16 |
8～10 |
250～600 |
Y180L-6 |
15 |
|
2ZTG2460 |
2 |
20-25 |
14.4 |
8～70 |
≤500 |
12 |
8～10 |
250～800 |
Y225S-8 |
18.5 |
|
2ZTG2550 |
2 |
20-25 |
12.5 |
8～70 |
≤500 |
12 |
8～10 |
250～800 |
Y225S-8 |
18.5 |
|
2ZTG2560 |
2 |
20-25 |
15 |
8～70 |
≤500 |
12 |
8～10 |
250～800 |
Y225S-8 |
18.5 |
|
2ZTG2565 |
2 |
20-25 |
16.25 |
8～70 |
≤500 |
12 |
8～10 |
250～800 |
Y225S-8 |
18.5 |
